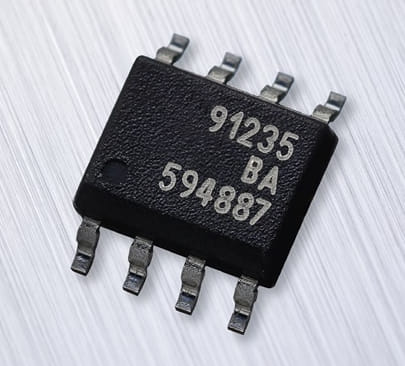

Sensor de corriente MLX91235 con tecnología sin núcleo

499
0

El sensor de corriente MLX91235 permite medir corrientes elevadas sin núcleo ferromagnético. Integra arquitectura digital, calibración por SPI y funciones avanzadas de detección de sobrecorriente.

El nuevo MLX91235, desarrollado por Melexis, ofrece una solución innovadora para la medición de corrientes en aplicaciones de automoción e industriales.

Sensor de corriente MLX91235 con tecnología sin núcleo

Gracias a su diseño sin núcleo ferromagnético, este sensor gradiométrico ocupa menos espacio, reduce el peso y elimina errores de medición asociados a la histéresis, características clave en sistemas como inversores, sistemas de gestión de baterías (BMS) y convertidores CC-CC de baja tensión.

Eliminación del núcleo ferromagnético y alta velocidad

La eliminación del núcleo ferromagnético permite que el MLX91235 mida corrientes elevadas en conductores primarios como pistas de PCB y barras colectoras.

Su diseño compacto resulta especialmente útil en vehículos eléctricos, donde el espacio es limitado.

Al medir diferencialmente el campo magnético entre dos elementos de detección internos, el sensor no solo proporciona retroalimentación precisa, sino que también suprime los efectos de campos magnéticos parásitos.

Con un ancho de banda de 500 kHz y un tiempo de respuesta de 2 μs, es ideal para aplicaciones de alta velocidad, como el control de motores y convertidores.

Además de su diseño innovador, este sensor emplea una arquitectura digital que supera a las soluciones analógicas convencionales en precisión y versatilidad.

Las compensaciones térmicas y de no linealidades se realizan de manera totalmente digital, lo que asegura salidas suaves y exactas en diversas condiciones de operación.

Calibración digital y funciones avanzadas

El MLX91235 incorpora una calibración configurable mediante una interfaz SPI estándar, lo que facilita ajustes precisos en campo utilizando cualquier microcontrolador.

Comparado con sensores analógicos, este enfoque reduce significativamente los tiempos de calibración, permitiendo personalizar aspectos como la corrección de ganancia digital.

Entre sus funciones avanzadas, incluye detección de sobrecorriente con umbrales asimétricos y configurable en un rango mínimo de 2 μs.

También integra un mecanismo de retroalimentación de temperatura de 10 bits, lo que asegura una monitorización precisa de la temperatura de la unión y mejora la seguridad en entornos industriales y automotrices.

Seguridad funcional integrada

El sensor cumple con la norma ISO 26262, alcanzando la certificación ASIL B como elemento de seguridad fuera de contexto (SEoOC).

Su sistema de autocomprobación, activable mediante SPI, verifica parámetros críticos como temperatura, subtensión y tensión mecánica, abarcando toda la cadena de señales hasta el microcontrolador de la aplicación.

Este dispositivo está diseñado para aplicaciones como inversores, convertidores CC-CC de bajo voltaje, cargadores, sistemas de gestión de baterías, fusibles inteligentes y catalizadores calentados eléctricamente.

El MLX91235 se posiciona como una solución fiable y precisa para satisfacer las demandas actuales en detección de corriente tanto en automoción como en entornos industriales.

Si te interesa, en nuestro monográfico Especial sensores puedes encontrar información con todas las posibilidades actuales en el mercado.

Para más información sobre el nuevo sensor de corriente MLX91235, puedes utilizar nuestro SERVICIO GRATUITO AL LECTOR, que encontrarás a continuación.
