Fuentes de alimentación de 480 y 960 W

Los nuevos modelos de la serie TDK-Lambda DRB ofrecen más potencia y están disponibles con terminales atornillados o conectores push-in.

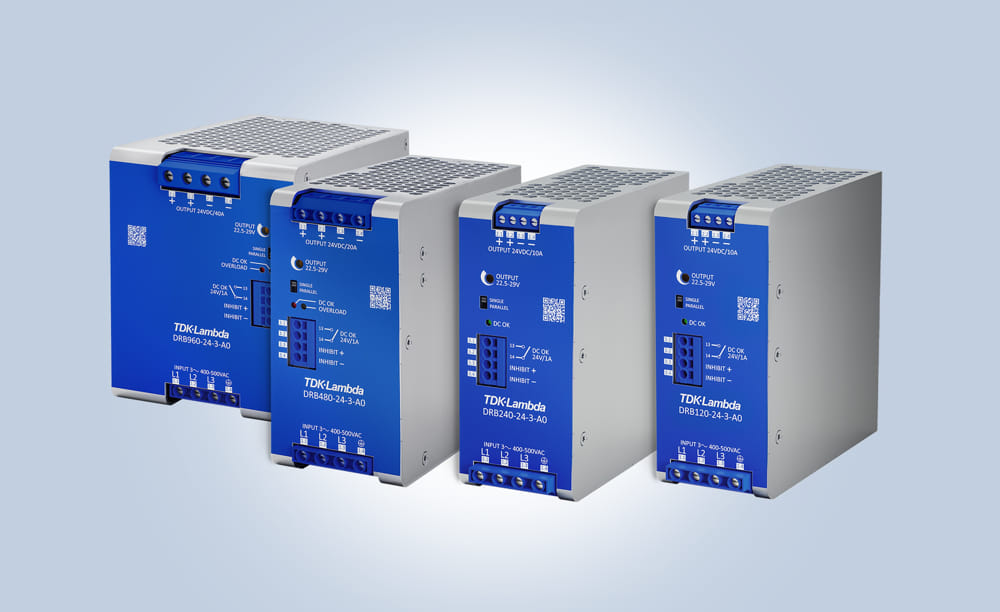

TDK Corporation anuncia la incorporación de modelos con entrada de CA trifásica de mayor potencia a la serie TDK-Lambda DRB de fuentes de alimentación para carril DIN.

Con salidas de 24, 48 y 72 V, los nuevos productos están diseñados para una operación continua a 480 o 960 W y pueden entregar hasta 720 y 1.440 W, respectivamente, durante un máximo de 7 segundos. Esto, y una función de sobrecarga de corriente constante, permite el funcionamiento con cargas capacitivas e inductivas.

Estas fuentes de alimentación también se distinguen por una corriente de entrada (inrush) muy baja tras la puesta en marcha inicial, reduciendo las paradas “molestas” de los disyuntores de entrada.

La serie DRB trifásica se puede emplear en una gran variedad de aplicaciones, incluyendo armarios de conmutación convencionales, maquinaria independiente (stand-alone) y sistemas industriales, así como soluciones de tecnologías de la información y la comunicación (TIC).

Las unidades, que tienen un rango de entrada de 350 a 575 Vac, se presentan en una carcasa metálica robusta con unas dimensiones de 65 mm (anchura) x 129 mm (altura) x 159,3 mm (profundidad) para los modelos de 480 W y de 100 x 129 x 171,9 mm para las fuentes de 960 W. Estos diseños fomentan el ahorro de espacio en el carril DIN para otros componentes y ayudan a disminuir los costes. Además, se encuentran disponibles terminales atornillados o conectores push-in para el cableado de entrada y salida.

Los modelos DRB480 y DRB960 poseen una eficiencia operativa de hasta el 96,3 por ciento y el consumo en espera (stand-by) se sitúa por debajo de 2,3 W al utilizar la función de encendido-apagado remoto (inhibición). Esto se traduce en una reducción del uso de energía y contribuye a minimizar la huella de carbono (CO2) de todo el sistema. Las menores pérdidas también permiten disminuir el calentamiento interno, lo que evita que los condensadores electrolíticos se sequen para prolongar la vida útil.

Para sistemas de mayor potencia o redundantes, el interruptor DIP del panel frontal permite compartir la corriente en modo de caída para el funcionamiento en paralelo.

Estas nuevas fuentes de alimentación tienen un rango de ajuste de 22,5 a 29 V (nominal de 24 V), de 45 a 56 V (nominal de 48 V) y de 70 a 85 V (nominal de 72 V) para respaldar la compensación en las caídas de cable, la conexión de FET de junta tórica o la configuración de tensiones de salida no estándares.

Aparte de los dos indicadores LED, un contacto de relé DC OK posibilita la monitorización y el encendido/apagado remotos al aplicar una tensión externa al contacto de relé de inhibición.

El aislamiento de entrada a salida es de 3.510 Vac, el de entrada a toma de tierra llega a 2.210 Vac y el de salida a toma de tierra alcanza 1.390Vac. Todos los modelos DRB poseen refrigeración por convección y rinden con una temperatura ambiente de -25 a +70 °C, con limitación por encima de 55 °C.

Las nuevas unidades disponen de los certificados IEC/EN/UL/CSA 62368-1, 61010-1 y 61010-2-201 y los marcados CE/UKCA, de acuerdo con las directivas de Baja Tensión (LV), EMC y RoHS. Cumplen los estándares EN 55011-B y CISPR11-B de emisiones radiadas y conducidas, EN 61000-3-2 (Clase A) de corrientes armónicas e IEC/EN 61000-6-2 de inmunidad.
