La placa de desarrollo SmartMCD TB9M001FTG para control de motores DC integra drivers low-side y high-side, soporte LIN y relés de estado sólido hasta 20 A por canal para prototipado rápido.

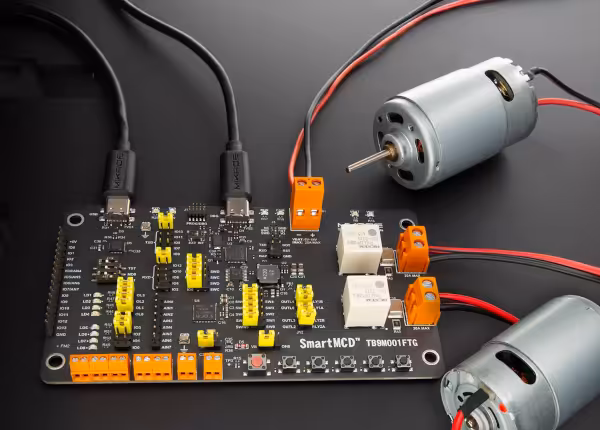

El nuevo SmartMCD TB9M001FTG de MIKROE es una placa de desarrollo para electrónica embebida orientada al control fiable de motores DC (corriente continua) con escobillas y cargas de carrocería en automoción.
La plataforma está concebida para acelerar la validación de concepto, el prototipado y el desarrollo de firmware en proyectos de control de cargas y distribución de potencia.
En el núcleo del diseño se encuentra el IC TB9M001FTG de grado automoción de Toshiba Semiconductor, que combina una MCU (microcontrolador) embebida con salidas de potencia low-side y high-side y funciones de control de relé.
Gracias a esa integración, la placa puede actuar directamente sobre actuadores, motores y cargas de potencia habituales en sistemas de carrocería.
Entre los casos de uso previstos figuran el prototipado de techos solares eléctricos, elevalunas y asientos ajustables.
Control de cargas de carrocería y motores DC con SmartMCD TB9M001FTG
El SmartMCD TB9M001FTG incorpora un núcleo ARM Cortex-M0 con frecuencia máxima de 40 MHz para ejecutar estrategias de control y secuenciación de cargas.
El subsistema de memoria incluye 192 KB de Code Flash, 16 KB de Data Flash, 16 KB de SRAM y 12 KB de ROM para aplicaciones embebidas compactas.
La placa habilita el control de dos canales de motor DC de alta corriente mediante relés de estado sólido integrados con capacidad nominal de hasta 20 A por canal.
Además, integra terminales de monitorización para sensores Hall que facilitan la instrumentación del movimiento y el diagnóstico en prototipos.
Para pruebas operativas, el diseño integra los circuitos necesarios de control y conmutación junto con elementos de interacción como LEDs, pulsadores e interruptores.
Interfaz LIN y depuración integrada en SmartMCD TB9M001FTG
En conectividad, incorpora comunicación USB-to-UART y soporte de interfaz LIN (Local Interconnect Network) para integración con redes típicas de carrocería.
El arranque y la depuración se simplifican mediante una unidad de debug integrada basada en el TMPM067FW de Toshiba, que permite operación y pruebas desde el primer uso.
El equipamiento físico incluye conectores USB Type-C, cabeceras, jumpers y conectores para ajustes adicionales en placa.
El IC SmartMCD cuenta con cualificación AEC-Q100 (Grade 1) y soporta operación en un rango de -40 °C a +90 °C para entornos de automoción.
En formato, el conjunto ofrece un diseño compacto de 130 mm x 73 mm orientado a bancos de pruebas y validación de arquitectura.
