Fuentes de alimentación 1U programables de 7,5 kW

26
0

Con alta densidad de potencia, las unidades GENESYS+ 7.5kW dotan de mayor capacidad de elección en tensión y corriente de salida.

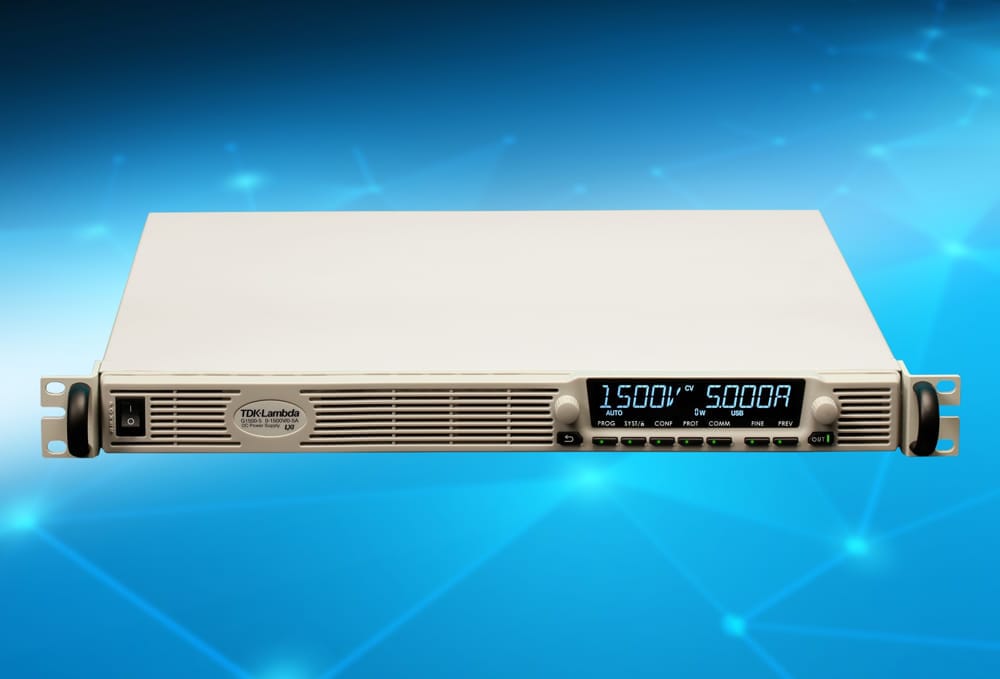

TDK Corporation anuncia la disponibilidad de nuevos modelos de la serie TDK-Lambda GENESYS+ de fuentes de alimentación DC programables de 7,5 kW con alta densidad de potencia.

Las novedades, que proporcionan mayor capacidad de elección en tensión y corriente de salida (desde 0-20 V/375 A hasta 0-1500 V/5 A), se dirigen al sector de la automoción (pruebas de vehículos eléctricos e híbridos) y a proyectos de investigación y desarrollo (I+D), medida, producción de semiconductores y baterías y energía renovables.

Estos modelos GENESYS+ ofrecen tensiones de 0-30 V/250 A, 0-60 V/125 A, 0-80 V/94 A, 0-200 V/37,5 A, 0-300 V/25 A y 0-1000 V/7,5 A. Pueden operar en modos de límite de corriente constante, tensión o potencia constante y poseen de una función de simulación de resistencia interna. También se pueden especificar para aceptar entradas trifásicas de 170 a 265 o de 342 a 528 Vac, con corrección de factor de potencia (PFC) y eficiencias de hasta el 92 por ciento.

Las nuevas unidades con salida de 7,5 kW permiten a los configuradores de sistema eliminar la necesidad de fuentes de alimentación de menor vataje en paralelo, contribuyendo a reducir el tamaño del bastidor o del armario. Esta serie también aprovecha la tecnología de procesamiento de señal digital (DSP) y componentes de última generación, como materiales de ferrita, para alcanzar eficiencias del 91 al 92 por ciento. Y, al tener un menor calor residual interno, se respalda un mayor rango de potencia sin comprometer la fiabilidad.

Las fuentes de alimentación GENESYS+ 7.5 kW son idóneas para su montaje en bastidor zero stack al medir 423 mm (ancho), 486,5 mm (profundo) y 43,6 mm – 1U (alto). La refrigeración se consigue a través de ventiladores de velocidad variable que monitorizan la temperatura ambiente y la carga de salida para minimizar el ruido y disminuir la fatiga del operario. El peso no llega a los 8,5 kg.

Todos los modelos de la serie GENESYS+ cuentan con una pantalla LCD de alto contraste y amplio ángulo de visión con funciones de control de brillo y dimado y tiempos de respuesta programables, con capacidad de ajustar el efecto slew rate de tensión y corriente. Además, resulta posible generar perfiles de prueba de formas de ondas arbitrarias de hasta cien pasos y almacenarlos en cuatro celdas de memoria y activarlos mediante comandos desde los puertos de comunicación en los controles del panel frontal.

Para disponer de potencia adicional, estas fuentes programables de 7,5 kW utilizan el sistema paralelo avanzado de TDK-Lambda (patentado) que permite construir un sistema de múltiples unidades y ofrecer una respuesta dinámica y un rendimiento de rizado y ruido comparables al de una sola fuente. Es posible conectar en paralelo hasta doce modelos GENESYS+ a través de un cable de enlace de datos entre ellos y la conexión de las salidas de CC. Las unidades de comando y auxiliares se configuran automáticamente al detectar la conexión de datos en paralelo y, en consecuencia, establecen sus parámetros.

La programación se encuentra estandarizada en toda la serie GENESYS+ de 1 a 60 kW mediante los controles del panel frontal, remotamente vía comunicaciones LAN (LXI 1.5), USB 2.0 y RS232/485 o el control analógico aislado y la monitorización (0-5 V y 0-10 V). Las interfaces opcionales incluyen una selección de EtherCAT, Modbus-TCP o GPIB (IEEE488.2), mientras que el paquete de software consta de controladores de software, un creador de forma de onda y una GUI de panel frontal virtual. Además, las funciones de seguridad, que son estándares, abarcan Safe/Auto Re-Start, Last Setting Memory y otras muchas.

Las fuentes de alimentación GENESYS+ 7.5 kW poseen los certificados de seguridad IEC/EN/UL 61010-1 con el Marcado CE y UKCA, de acuerdo con las directivas de Baja Tensión (LV), EMC y RoHS. Y, como el resto de los modelos de la serie GENESYS+, también cumplen el estándar IEC/EN 61204-3 de inmunidad EMI conducida y radiada y EMC.
