Fuente CA-CC de 45 kW

24
0

Ideal en pruebas de semiconductores, impresoras industriales y equipos de gran tamaño, el modelo TPF45000-385 con ventiladores internos ofrece una eficiencia del 98 por ciento y una entrada de 385 Vdc

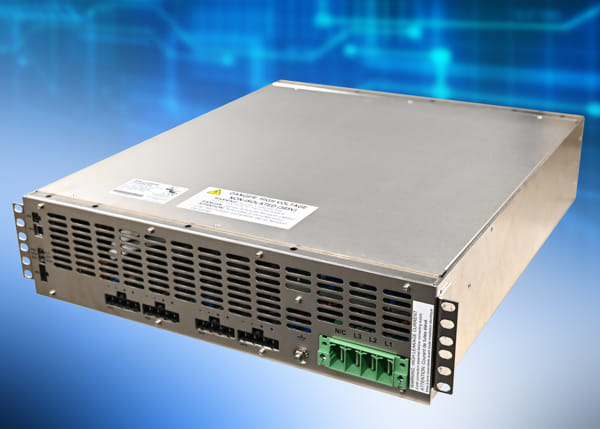

TDK Corporation anuncia la disponibilidad de la fuente de alimentación AC-DC de 45 kW, trifásica y no aislada TPF45000-385, que proporciona una salida estable de 385 Vdc para sistemas de alimentación distribuidos de gran tamaño con convertidores CC-CC aislados como ocurre, por ejemplo, en soluciones de pruebas de semiconductores, impresoras industriales y otros equipos.

Gracias a una eficiencia del 98 por ciento, se genera menos calor residual interno, haciendo posible que la refrigeración se lleve a cabo mediante ventiladores internos con velocidad variable. Como consecuencia, se elimina la necesidad de sistemas de refrigeración líquida complejos y costosos.

El modelo TPF45000 puede operar desde una entrada trifásica Delta o Wye de 360 a 528 Vac y con carga completa en un rango de temperatura ambiente de -10 a +50 °C (con capacidad de arranque a -20 °C).

Internamente, cada unidad se compone de hasta diez módulos de 4,5 kW, lo que ayuda a simplificar la configuración de sistemas de alimentación de menores dimensiones y capacidad. La carcasa para montaje en bastidor ocupa 450 mm de ancho (sin las pestañas laterales), 113 mm de alto (menos de 3U) y 533 mm de profundo. El peso se sitúa en los 30 kg.

Además, están disponibles señales aisladas para monitorización remota, DC good, fase de caída y alarma de fallo, así como capacidad de encendido/apagado remoto y una salida auxiliar de 13 a 15 V a 0,5 A.

La nueva fuente de alimentación AC-DC de 45 kW también incluye interfaces de comunicación PMBus™ y USB para poder monitorizar la tensión de entrada y salida, la corriente de salida, la temperatura interna, las señales de estado y el estado del ventilador o permitir/inhibir la tensión de salida.

El TPF45000 se presenta con los certificados de seguridad IEC/EN/UL/CSA 62368-1 y los marcados CE y UKCA, según las directivas de Baja Tensión (LV), EMC y RoHS. También cumple los estándares EN55032-A (emisiones conducidas y radiadas), SEMI F47-0706 (line dips) e IEC 61000-4 (inmunidad). El aislamiento de entrada a tierra llega a 2.000 Vac.
