Equipado con un FPGA ICE40UP5K y un procesador RISC-V integrado, el módulo SoM FPGA C0-microSD ofrece una forma innovadora de potenciar sistemas de automatización y robótica utilizando ranuras microSD existentes.
Signaloid ha presentado, mediante una campaña de micromecenazgo en la plataforma Crowd Supply, su nuevo módulo SoM FPGA C0-microSD, consistente en un diminuto sistema en módulo programable que permite ampliar sistemas existentes de automatización industrial, manufactura y robótica con un acelerador de hardware basado en FPGA.

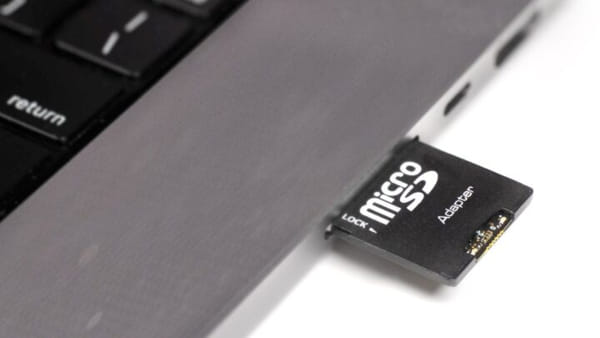

Gracias a su formato de microSD, el dispositivo se puede insertar en cualquier ranura SD o microSD no utilizada, interfiriéndose como un dispositivo de bloques SD estándar.
Esto hace posible implementar, por primera vez, aceleración de hardware para numerosas tareas de procesamiento de datos en el borde de la red (edge), incluso si el sistema carece de opciones tradicionales de expansión como una ranura PCIe M.2.
Capacidades de Hardware Avanzadas
El C0-microSD incorpora una FPGA Lattice ICE40UP5K, que cuenta con 5280 celdas lógicas, 120 Kbit de memoria RAM de doble puerto y 1 Mbit (128 KB) de RAM de puerto simple. Además, dispone de una memoria flash SPI Renesas AT25QL128A de 128 Mbit (16 MiB) de memoria no volátil.
El módulo también ofrece pines de E/S programables, incluyendo seis pines desde la interfaz microSD y cinco adicionales en los pads de prueba, así como dos LEDs integrados (uno rojo y uno verde) para indicar el estado.
Integra un procesador SoC Signaloid C0 basado en la arquitectura RISC-V y un gestor de arranque incorporado, lo que permite cargar nuevos bitstreams de FPGA o aplicaciones RISC-V a través de la interfaz SD.
Especificaciones de la Placa Portadora
El C0-microSD viene acompañado de una placa portadora compacta de 57×57 mm, que ofrece abundantes opciones de E/S. Incluye dos puertos USB de tipo C downstream, un puerto USB de tipo C upstream, un puerto USB Tipo-C upstream solo para alimentación, un puerto Micro HDMI y conectores JST para periféricos SPI e I²C.
Además, dispone de una ranura SD de tamaño completo y una ranura microSD para tarjetas Signaloid C0-microSD u otras tarjetas de almacenamiento convencionales.
La placa soporta detección de tarjetas SD, ciclos de alimentación programables y medición de potencia. El socket microSD de tapa abierta permite sondear los pads de depuración del C0-microSD.
La placa portadora puede operar en modo periférico o autónomo, ofreciendo flexibilidad en su integración.
Por su diseño innovador, el C0-microSD facilita la extensión de sistemas existentes sin necesidad de modificaciones significativas, aprovechando ranuras microSD no utilizadas para añadir capacidades avanzadas de procesamiento y aceleración de hardware.
La combinación del módulo y la placa portadora ofrece una solución potente y versátil para desarrolladores e integradores en los campos de la automatización industrial, la manufactura y la robótica, permitiendo implementar funciones complejas y mejorar el rendimiento en el edge.
