Hub USB Insight para inspección de sistemas

3631
0

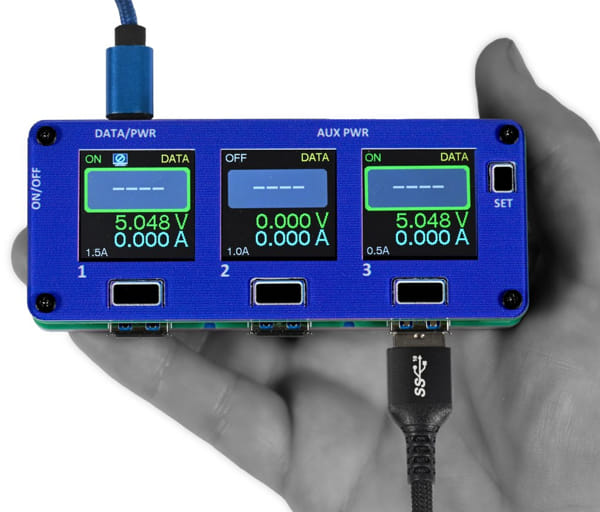

Dotado de tres puertos USB 3.0 cada uno con una pantalla de 1,3 pulgadas para mostrar información relevante, el hub USB Insight para inspección de sistemas muestra el nombre de enumeración del sistema operativo, el voltaje y la corriente consumida.

Con una campaña de micromecenazgo en Crowd Supply, ha empezado su andadura el hub USB Insight para inspección de sistemas, diseñado por David Santana principalmente para facilitar la interacción con dispositivos USB en entornos de desarrollo.

Hub USB Insight para inspección de sistemas

A través de sus tres puertos USB 3.0 descendentes con conector de tipo A, cada uno equipado con una pantalla de 1,3 pulgadas, los usuarios pueden monitorizar en tiempo real el nombre de enumeración del dispositivo conectado al sistema operativo (ya sea un puerto COM, TTY o una letra de unidad asignada), así como el voltaje y la corriente que se consumen.

Este hub permite, además, la activación y desactivación de las líneas de datos D+/D- del USB 2.0, lo que facilita la renumeración de dispositivos sin necesidad de desconectar la alimentación.

Una aplicación instalada en el ordenador anfitrión, extrae la información de los dispositivos USB del sistema operativo y la envía al USB Insight Hub para que esta se visualice en las pantallas correspondientes. La opción de activar o desactivar las líneas de datos, junto con el control de energía de cada puerto, también permite la gestión y reinicio de los dispositivos conectados sin necesidad de desconectarlos físicamente.

Además de los tres puertos USB-A, el presente hub también cuenta con un puerto USB 3.0 de tipo C para conexión con el anfitrión, que soporta velocidades de hasta 5 Gbps. La funcionalidad del hub está administrada por el controlador Renesas uPD720210, que gestiona todas las comunicaciones USB de manera convencional sin realizar ningún tipo de monitorización o inspección del tráfico de datos.

Control individual de puertos y monitorización precisa de energía

El USB Insight Hub destaca por su capacidad para controlar individualmente la energía entregada a cada uno de los puertos USB descendentes, así como las líneas de datos. Esto es posible gracias a la inclusión de interruptores USB 2.0 D+/D- para cada puerto, que permiten forzar la enumeración de los dispositivos conectados sin cortar la alimentación o, simplemente, proporcionar energía sin comunicación de datos en casos específicos.

El microcontrolador Espressif ESP32-S2, encargado de ejecutar el código Arduino para la interfaz de usuario y la comunicación con el ordenador anfitrión, añade funcionalidades adicionales como la monitorización de voltaje y corriente. Esta monitorización la lleva a cabo el sensor PAC1943, que ofrece resoluciones de 1 mA para la corriente y 1 mV para el voltaje, y permite un control preciso del consumo energético de los dispositivos conectados.

Para proteger tanto los puertos de entrada como los de salida contra descargas electrostáticas (ESD) y corrientes inversas, el sistema utiliza eFuses TPS259470, asegurando una conmutación de energía eficiente y sin caídas de voltaje.

Las pantallas TFT de 1,3 pulgadas integradas en cada puerto descendente ofrecen una resolución de 240×240 píxeles, con un ángulo de visión de 170 grados, lo que facilita la visualización de la información mostrada desde diferentes posiciones en la mesa de trabajo.

Cada puerto está equipado con botones físicos para gestionar la energía y las líneas de datos, lo que permite una interacción rápida y directa.

Código abierto

Finalmente, destacar que el hub Insight resulta un dispositivo completamente de código abierto, tanto en su hardware como en su software, lo que lo convierte en una plataforma altamente personalizable para desarrolladores. Gracias a dicha apertura, es posible modificar tanto el firmware como los esquemas de hardware para adaptarlo a necesidades específicas, algo que añade un valor significativo en entornos de desarrollo.

Finalmente, en el “Servicio al lector de NTDhoy” puedes solicitar más información sobre el hub USB Insight o mira este enlace del desarrollador: https://www.crowdsupply.com/aerio-solutions-sas/usb-insight-hub
