Implementación del tiempo de vuelo ultrasónico

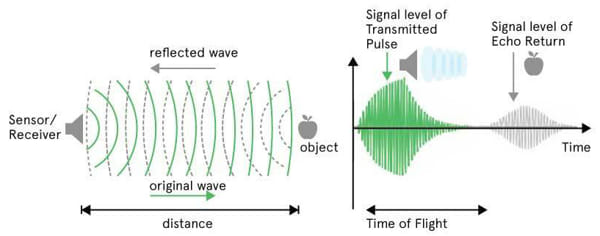

Como se mencionaba anteriormente, el transductor micromaquinado de los dispositivos SmartSense lleva a cabo una doble función: emisor y receptor. La señal modulada por ancho de pulso impulsa el transductor entre 85 y 175 kHz, según el dispositivo. Después de transmitir, el sistema espera a que decaiga cualquier timbre antes de escuchar las reflexiones de los objetos en el campo de visión.

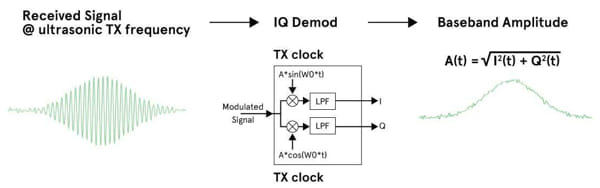

La señal analógica recibida se convierte y filtra digitalmente para extraer la amplitud de la señal reflejada. Después, se analiza para calcular el retardo de tiempo entre las señales emitidas y recibidas. La velocidad del sonido no cambia con la humedad ni con la presión del aire, pero la temperatura puede provocar variaciones: es de unos 343 metros/segundo a 20 °C/68 °F. Sin compensar la variación de temperatura, se introducirá un error. Conocer la temperatura y tener un reloj en tiempo real preciso son las últimas partes de la ecuación.
El sensor CH-101 ofrece una detección de media distancia, mientas que el modelo CH-201 está diseñado para distancias superiores. En conjunto, ambos cubren desde 1 centímetro a 5 metros. Por su parte, el ICU-10201 tiene un alcance de entre 10 centímetros y 1,2 metros y el ICU-20201 abarca de 20 centímetros a 5 metros.
A nivel de sistema, el sensor se controla mediante llamadas en el código de la aplicación, entregadas a través de la interfaz I2C. Todo el código fuente necesario para gestionar la plataforma SmartSense es suministrado por TDK InvenSense y se puede acceder a él (gratuitamente) en GitHub.
